膜材料
MBR膜生物反應器是一種由生物處理技術和膜分離技術結合產生的新型廢水處理系統，主要由生物反應器和膜組件兩個技術單元組成，相對于傳統的活性污泥法，MBR用膜分離取代傳統活性污泥法中的二沉池。
品更新圖片2025/HIM柱式MBR.jpg)
HIM柱式MBR
品更新圖片2025/HLM簾式MBR.png)
HLM簾式MBR
1、一體式曝氣結構
垂直一體式曝氣技術，消除底部邊界分離層，避免曝氣死角，減緩根部膜污染，降低30%曝氣量，大幅提高曝氣效率。
2、模塊化設計
組器模塊化設計，根據不同產水量范圍形成標準的模塊化組器，便于工藝設計及安裝排布，實現單簾更換，拆裝方便。
3、可靠穩定的出水性能
膜表面孔徑均一，保證良好的出水水質，產水濁度≤1 NTU。
| 項目 | 膜組件HIM-15 | 膜組件HIM-20 |
|---|---|---|
| 膜絲有效長度 | 1500 | 1800 |
| 膜材質 | PVDF（內支撐） | |
| 拉伸強度（N) | ＞200 | |
| 公稱膜孔徑（μm） | ＜0.1 | |
| 膜纖維內/外徑 | 0.8/2.1 | |
| 膜面積（m2） | 15 | 20 |
| 操作通量（LMH） | 15~25 | |
| 最高抽吸工作壓力（MPa） | ~0.05 | |
| 工作溫度（℃） | 5~40 | |
| 正常運行pH值范圍 | 6~9 | |
| 清洗pH值范圍 | 2-12 | |
| 外形尺寸-直徑×長 | Φ160×1810 | Φ160×2135 |
| 膜元件干重 | 8 | 9 |
*產品可根據客戶需求定制
| 型號HIM-15 | HIM-15-8-120 | HIM-15-12-180 | HIM-20-24-480 | HIM-20-36-720 | HIM-20-48-960 | |
|---|---|---|---|---|---|---|
| 產水量（m3/d）* | 35 | 50 | 138 | 207 | 276 | |
| 組器面積（m2） | 120 | 180 | 480 | 720 | 960 | |
| 膜元件面積（m2） | 15 | 15 | 20 | 20 | 20 | |
| 膜元件數量（個） | 8 | 12 | 24 | 36 | 48 | |
| 曝氣量（m3/h） | 30-60 | 40-80 | 100-170 | 140-250 | 190-340 | |
| 產水法蘭（mm | DN32 | DN32 | DN50 | DN80 | DN80 | |
| 進氣法蘭 | DN32 | DN40 | DN65 | DN80 | DN80 | |
| 組器尺寸 | ||||||
| 長 | 1090 | 1510 | 1320 | 1330 | 1750 | |
| 寬 | 450 | 450 | 850 | 1310 | 1350 | |
| 高 | 2227 | 2227 | 2335 | 2335 | 2335 | |
| 組器干重 | 110 | 160 | 500 | 750 | 1000 | |
*產品可根據客戶需求定制
1、膜組器面積靈活
可根據處理水量和膜池尺寸定制膜組器，膜面積靈活性強，符合不同場合的需求。
2、膜組件質量更優
一體式膜殼，澆鑄槽內置于集水盒內，二次澆鑄，密封性更好。三重澆鑄，使用壽命更長。
3、均勻理絲
膜絲均勻分布，上下投影共點，膜絲不交叉，不易積泥。
4、可靠穩定的出水性能
膜表面孔徑均一，保證良好的出水水質，產水濁度≤1 NTU。
| 膜組件號 | HLM-Ⅰ-11 | HLM-Ⅰ-17 | HLM-Ⅰ-22 | |
|---|---|---|---|---|
| 組件參數 | 膜材質 | PVDF（內支撐） | ||
| 拉伸強度（N） | ＞200 | |||
| 有效膜面積（m2） | 11 | 17 | 22 | |
| 公稱膜孔徑（μm） | ＜0.1 | |||
| 膜絲內/外徑 | 0.8/2.1 | |||
| 組件尺寸 | 長x寬x高（） | 534x46x1000 | 534x46x1500 | 534x46x2000 |
| 連接口規格 | D32承插接口（外徑40mm，內徑32mm） | |||
| 組件重量 | 濕潤組件 | 10 | 13 | 15 |
| 過濾方式 | 抽吸式全量過濾 | |||
| 產水通量（LMH） | 15~25 | |||
| 組件平均曝氣量（Nm3/h·簾） | 2~6 | |||
| 最大跨膜壓差 | 50 | |||
| 運行跨膜壓差 | 10~30 | |||
| 適用溫度范圍（℃） | 5~40 | |||
| 適用污泥濃度（mg/L） | ＜12000 | |||
| 清洗條件 | 化學清洗PH范圍 | 2~12 | ||
| NaClO最大耐受濃度 | 5000 | |||
| 產水性能 | 產水濁度（NTU） | ＜1 | ||
| 型 號 | HLM-Ⅰ-17-24-408 | HLM-Ⅰ-17-36-612 | HLM-Ⅰ-17-48-816 | HLM-Ⅰ-17-60-1020 |
|---|---|---|---|---|
| 膜組件數量（簾） | 24 | 36 | 48 | 60 |
| 膜組器面積（m2） | 408 | 612 | 816 | 1020 |
| 產水量（m3/d）* | 120 | 180 | 235 | 300 |
| 曝氣量（m3/m2•hr） | 0.1-0.25 | |||
| 產水法蘭 | DN50 | DN65 | DN80 | DN80 |
| 進氣法蘭 | DN65 | DN65 | DN80 | DN100 |
| 膜堆尺寸（LWH/mm） | 1300×1354×1945 | 1900×1354×1945 | 2500×1354×1945 | 3100×1354×1945 |
| 膜組器干重KG） | 412 | 568 | 724 | 880 |
*以瞬時膜通量15LMH，抽停比8:2計算
1、膜組器面積靈活
可根據處理水量和膜池尺寸定制膜組器，膜面積靈活性強，符合不同場合的需求。
2、標準化設計
采用標準化膜排，規?；O計，適合大型市政污水處理項目，具有通用性。
3、可靠穩定的出水性能
膜表面孔徑均一，保證良好的出水水質，產水濁度≤1 NTU。
| 項目 | HLM-Ⅲ-35膜元件 |
|---|---|
| 膜材質 | PVDF（內支撐） |
| 拉伸強度（N） | ＞200 |
| 公稱膜孔徑（μm） | ＜0.1 |
| 膜纖維內/外徑 | 0.8/2.1 |
| 膜絲有效長度 | 1850 |
| 膜面積（m2） | 35 |
| 操作通量（LMH） | 15-25 |
| 最高抽吸工作壓力（MPa） | -0.05 |
| 建議實際最佳工作壓力（MPa） | -0.03-0.01 |
| 工作溫度（℃） | 5~40 |
| 正常運行pH值范圍 | 6-9 |
| 清洗PH值范圍 | 2-12 |
| 余氯耐受程度 | 5000 |
| 外形尺寸-長×寬×高 | 1250×34×2000 |
| 膜元件干重 | 約17 |
| 型 號 | HLM-Ⅲ-35-40-1400 | HLM-Ⅲ-35-50-1750 | HLM-Ⅲ-35-60-2100 |
|---|---|---|---|
| 膜元件數量（簾） | 40 | 50 | 60 |
| 膜組器面積（m2） | 1400 | 1750 | 2100 |
| 產水量（m3/d）* | 400 | 500 | 600 |
| 曝氣量（m3/m2•hr） | 0.1-0.25 | 0.1-0.25 | 0.1-0.25 |
| 產水法蘭 | DN100 | DN125 | DN125 |
| 進氣法蘭 | DN65×2 | DN65×2 | DN80×2 |
| 膜組器尺寸—長x寬x高 | 2106×1515×3063 | 2556×1515×3063 | 3006×1515×3063 |
| 膜組器干重kg） | 1200 | 1350 | 1500 |
*以瞬時膜通量15LMH，抽停比8:2計算

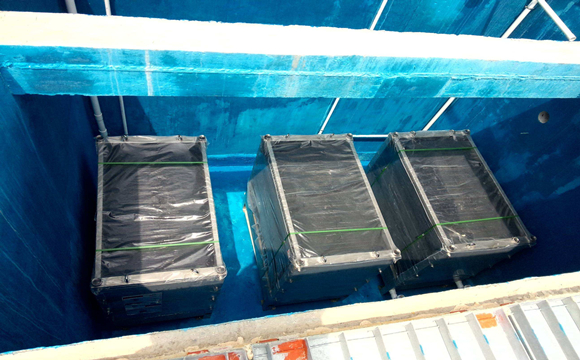

特種廢水

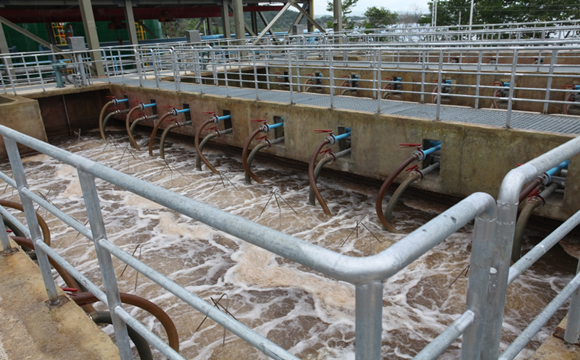

生活污水

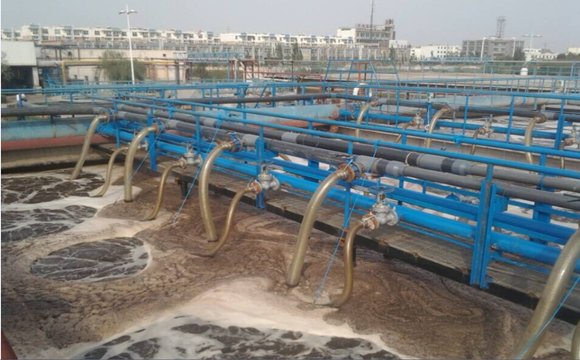

工業廢水
分散式污水處理
依托于豐富的膜應用經驗，三達膜針對不同行業廢水的特點，開發出多款不同形式的MBR組件。廣泛應用于工業、市政等廢水處理領域。
